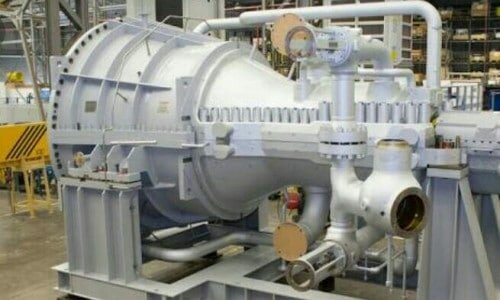

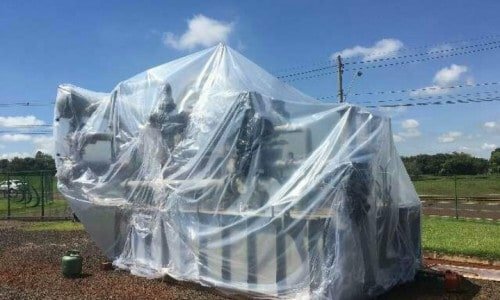

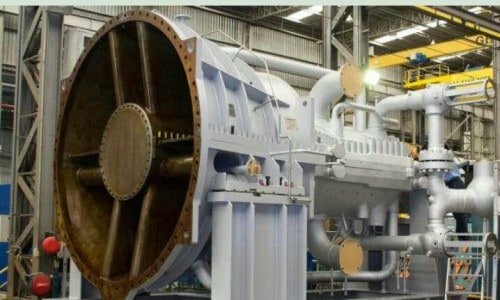

Turbo Redutor Siemens 50 mwh

Turbo redutor SIEMENS 50MWh condensação com extração.

Dados técnicos da turbina a Vapor:

Fabricante: Siemens – Modelo: SST-400

Potência garantida: 50.000 KW

Pressão de vapor vivo: 94,00 bar(a)

Temperatura de vapor vivo: 518,00 oC

Vazão de vapor vivo: 189,02 t/h

Fluxo de carga térmica de admissão: 647.752.638 kJ/h

Pressão de tomada A3: 17,581 bar(a)

Vazão de tomada A3: 13,490 t/h

Fluxo de carga térmica A3 : 40.812.646 kJ/h

Pressão de tomada A2: 7,292 bar(a)

Vazão de tomada A2: 18,50 t/h

Fluxo de carga térmica A2 52.704.650 kJ/h

Pressão de tomada A1: 1,181 bar(a)

Vazão de tomada A1: 14,54 t/h

Fluxo de carga térmica A1 : 37.296.554 kJ/h

Pressão de escape: 0,107 bar(a)

Rotação da turbina: 6.415,4 rpm

Dados técnicos do Redutor de velocidade

Fabricante: ZANINI REK – Modelo: TA-83nL

Potência garantida: 53.570 KW

Fator de Serviço: 1,1 (sobre Pe)

Rotação de entrada: 6.415,4 rpm

Rotação de saída: 1800 rpm

Troque efetivo: 284,2kN.m/@1800rpm
